186F motoros kapálógép fogaskerekek javítókészlete

Leírás

186F motokultivátor fogaskerekek javítókészlete.

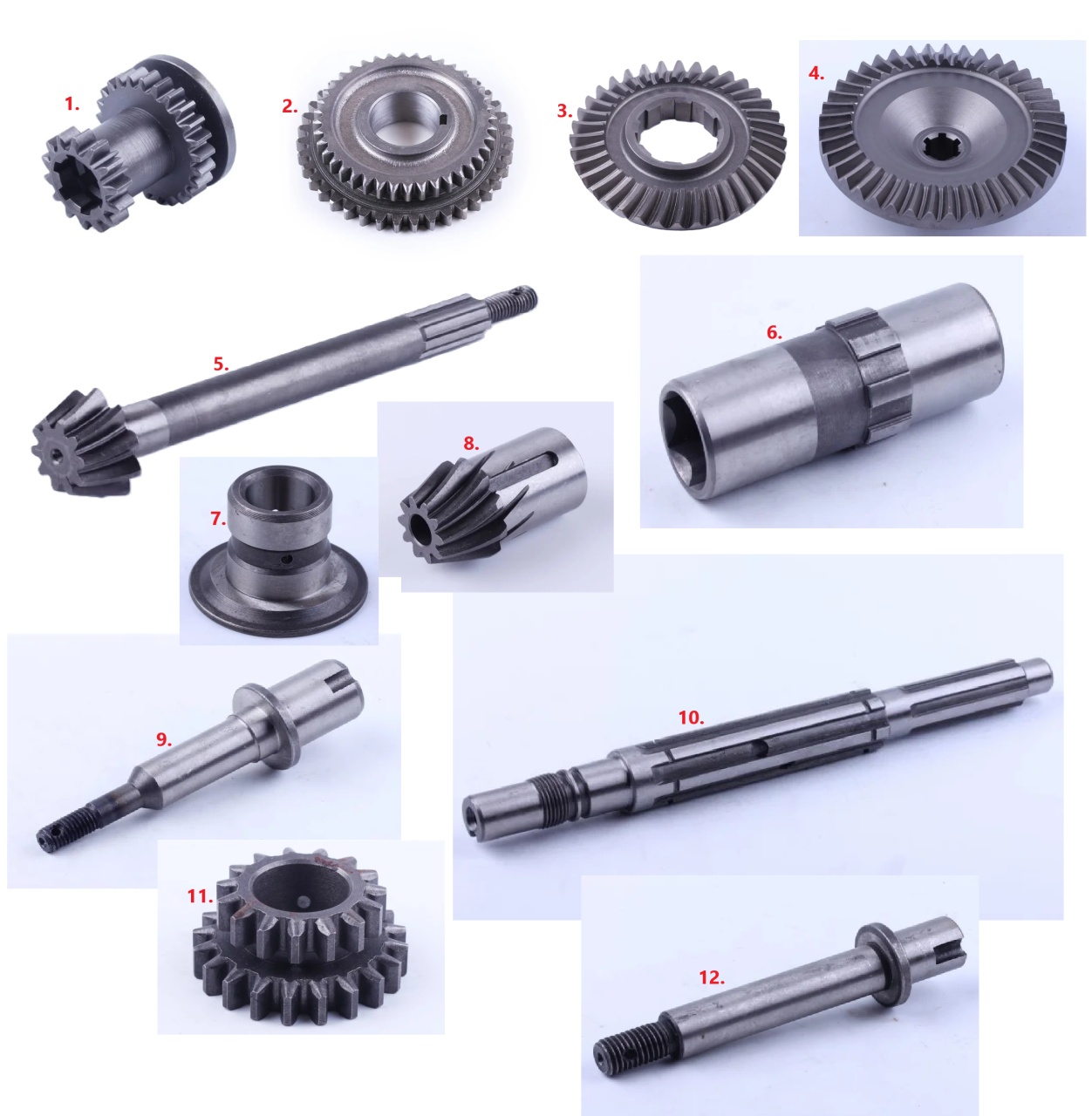

A készlet a képen látható összes alkatrészt tartalmazza.

Az egyes alkatrészek méreteit és műszaki adatait alább találja:

1. A főtengely (elsődleges) fogaskereke Z-25/Z-14

2. A sebességváltó kimeneti tengelyének fogaskereke Z-39/Z-40. Külső átmérő mm – 102 Belső átmérő mm – 32 Szélesség mm – 23

3. A sebességváltó Z-36 tengelyének fogaskereke – bolygómű

4. Z-43 spirálkúpos fogaskerék – sebességváltó

5. A Z-10 sebességváltó tengelyének fogaskerék-tengelye, hossza L-230 mm

6. Z-8 sebességváltó karima

7. Hátrameneti persely – sebességváltó

8. Z-10 kúpos közbenső spirálfogaskerekek – sebességváltó

9. Közbenső sebességfokozatok tengelye – sebességváltó. A tengely hossza mm – 130, a kulcsos tengely átmérője mm – 25, a menet átmérője mm – 10,5

10. L-250 mm-es Z-6 első tengely – sebességváltó

11. A főtengely (elsődleges) fogaskereke Z-20/Z-15 a sebességváltónál
